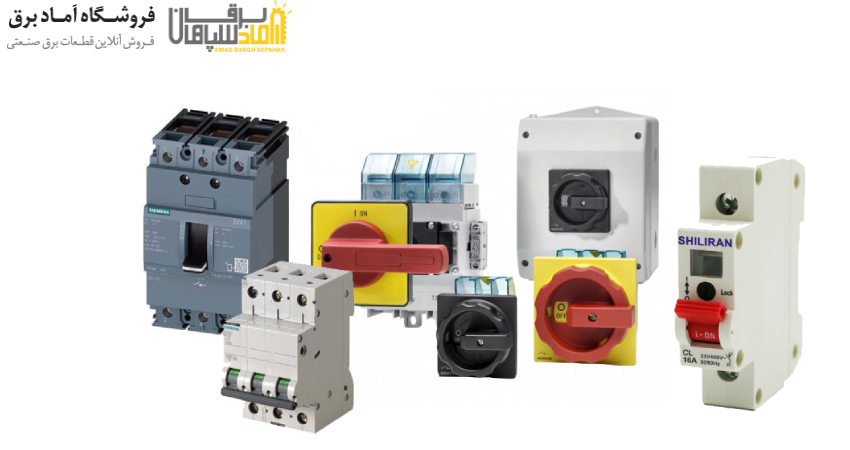

تفاوت کلید ایزولاتور و مینیاتوری در آماد برق

در دنیای برق، ایمنی و حفاظت از مدارها و تجهیزات از اهمیت بالایی برخوردارند. دو جزء کلیدی که اغلب با یکدیگر اشتباه گرفته می‌شوند، کلید ایزولاتور و کلید مینیاتوری هستند. هرچند هر دو در تابلوهای برق حضور دارند، اما عملکرد و هدف آن‌ها کاملاً متفاوت است. این مقاله به بررسی دقیق این تفاوت‌ها می‌پردازد تا درک روشنی از کاربرد صحیح هر یک در سیستم‌های برق ارائه دهد و به شما در انتخاب مناسب برای نیازهای حفاظتی و ایزولاسیون کمک کند. اگر به دنبال خرید مطمئن و دریافت مشاوره تخصصی در این زمینه هستید، آماد برق سپاهان می‌تواند با ارائه تجهیزات استاندارد و راهنمایی فنی، انتخابی ایمن و حرفه‌ای را برای شما فراهم کند.

کلید ایزولاتور چیست و چه کاربردی در تابلوهای برق دارد؟

تعریف و اصول کار کلید ایزولاتور

کلید ایزولاتور (Disconnector Switch)، که گاهی به آن کلید قطع کننده یا سکسیونر نیز گفته می‌شود، وسیله‌ای مکانیکی است که برای جداسازی ایمن یک بخش از مدار الکتریکی از منبع تغذیه طراحی شده است. هدف اصلی آن ایجاد یک فاصله هوایی قابل مشاهده بین کنتاکت‌هاست تا اطمینان حاصل شود که هیچ جریانی نمی‌تواند از آن عبور کند. این کلیدها معمولاً تحت بار قطع و وصل نمی‌شوند و فقط زمانی باید عمل کنند که جریان در مدار صفر باشد. عملکرد آن‌ها صرفاً دستی است و هیچ مکانیزم خودکار حفاظتی در برابر اضافه‌بار یا اتصال کوتاه ندارند. ایزولاتورها به دلیل سادگی و قابلیت اطمینان بالا در ایجاد جداسازی فیزیکی، نقش حیاتی در ایمنی عملیات تعمیر و نگهداری ایفا می‌کنند.

کاربردهای اصلی و اهمیت ایزولاتور در ایمنی

کاربرد اصلی کلید ایزولاتور در تابلوهای برق، فراهم آوردن ایمنی لازم برای پرسنل تعمیر و نگهداری است. قبل از انجام هرگونه کار بر روی تجهیزات الکتریکی، مانند موتورها، پمپ‌ها یا سایر دستگاه‌ها، ایزولاتور مربوطه قطع می‌شود تا اطمینان حاصل شود که هیچ ولتاژی به آن بخش نمی‌رسد. این جداسازی فیزیکی و قابل مشاهده، خطر برق‌گرفتگی را به حداقل می‌رساند و امکان کار ایمن را فراهم می‌کند. ایزولاتورها معمولاً در ورودی اصلی تابلوها یا قبل از مدارهای پرقدرت نصب می‌شوند تا به عنوان یک نقطه قطع اصلی برای کل بخش یا یک تجهیز خاص عمل کنند. اهمیت آن‌ها در تضمین ایمنی پرسنل در برابر برق‌گرفتگی در حین سرویس و نگهداری غیرقابل انکار است.

کلید مینیاتوری چگونه از مدار در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند؟

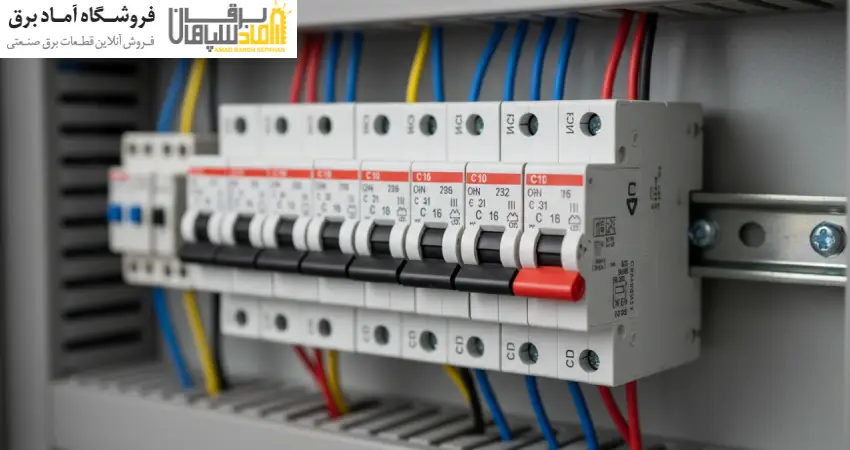

تعریف و مکانیسم عملکرد کلید مینیاتوری

کلید مینیاتوری (Miniature Circuit Breaker - MCB) یک وسیله حفاظتی خودکار است که برای محافظت از مدارهای الکتریکی در برابر آسیب ناشی از جریان بیش از حد (اضافه‌بار) یا اتصال کوتاه طراحی شده است. برخلاف ایزولاتور، MCB دارای مکانیزم‌های داخلی است که به صورت خودکار در صورت تشخیص خطا، مدار را قطع می‌کند. این مکانیزم شامل یک نوار بی‌متال (برای حفاظت حرارتی در برابر اضافه‌بار) و یک سیم‌پیچ الکترومغناطیسی (برای حفاظت مغناطیسی در برابر اتصال کوتاه) است. در صورت عبور جریان بیش از حد مجاز برای مدت زمان مشخص، نوار بی‌متال گرم شده و خم می‌شود و مدار را قطع می‌کند. در صورت اتصال کوتاه، جریان بسیار زیاد باعث ایجاد میدان مغناطیسی قوی در سیم‌پیچ شده و بلافاصله مدار را قطع می‌کند.

انواع کلید مینیاتوری (تیپ B، C، D) و کاربرد هر یک

• تیپ B: حساس‌ترین نوع، مناسب برای مدارهای روشنایی و بارهای مقاومتی که جریان هجومی کمی دارند. این تیپ در برابر جریان‌های 3 تا 5 برابر جریان نامی خود قطع می‌کند.

• تیپ C: رایج‌ترین نوع، مناسب برای بارهای عمومی، موتورهای کوچک و مدارهای پریز که جریان هجومی متوسطی دارند. این تیپ در برابر جریان‌های 5 تا 10 برابر جریان نامی خود قطع می‌کند.

• تیپ D: کم‌حساسیت‌ترین نوع، مناسب برای بارهای با جریان هجومی بالا مانند موتورهای بزرگ، ترانسفورماتورها و دستگاه‌های جوشکاری. این تیپ در برابر جریان‌های 10 تا 20 برابر جریان نامی خود قطع می‌کند.

انتخاب تیپ مناسب MCB برای حفاظت صحیح و جلوگیری از قطع ناخواسته مدار بسیار مهم است و باید با توجه به نوع بار و مشخصات مدار انجام شود.

مقایسه تخصصی کلید ایزولاتور و مینیاتوری؛ کدام گزینه برای پروژه شما مناسب‌تر است؟

تفاوت‌های کلیدی: عملکرد، هدف و ساختار

معیارهای انتخاب: چه زمانی ایزولاتور، چه زمانی مینیاتوری؟

انتخاب بین کلید ایزولاتور و مینیاتوری به نیازهای خاص پروژه شما بستگی دارد. اگر هدف شما ایجاد یک نقطه جداسازی ایمن و قابل مشاهده برای انجام کارهای تعمیراتی یا سرویس است، کلید ایزولاتور گزینه صحیح است. این کلید اطمینان می‌دهد که هیچ برقی به بخش مورد نظر نمی‌رسد و برای ایمنی پرسنل ضروری است. اما اگر نیاز به محافظت از سیم‌کشی و تجهیزات در برابر جریان‌های بیش از حد و اتصال کوتاه دارید، کلید مینیاتوری انتخاب شماست. در اکثر تابلوهای برق صنعتی و خانگی، هر دو نوع کلید به صورت مکمل یکدیگر استفاده می‌شوند؛ ایزولاتور برای جداسازی کلی و مینیاتوری‌ها برای حفاظت مدارهای فرعی. به عنوان مثال، در ورودی اصلی یک تابلو برق صنعتی، ابتدا یک ایزولاتور برای قطع کامل برق تابلو و سپس چندین کلید مینیاتوری برای حفاظت مدارهای خروجی مختلف نصب می‌شوند.

نکات ایمنی و استانداردهای مربوطه

استفاده صحیح از هر دو کلید برای ایمنی سیستم برق حیاتی است. هرگز سعی نکنید از کلید ایزولاتور برای قطع جریان در حالت بار کامل استفاده کنید، زیرا می‌تواند منجر به قوس الکتریکی و آسیب جدی شود. همچنین، پس از قطع ایزولاتور، حتماً از ابزارهای تست ولتاژ برای تأیید عدم وجود برق استفاده کنید. در مورد کلیدهای مینیاتوری، انتخاب آمپراژ و تیپ صحیح بر اساس بار مدار و استانداردهای ملی برق (مانند مبحث ۱۳ مقررات ملی ساختمان) ضروری است. نصب و سیم‌کشی باید توسط افراد متخصص و مطابق با ضوابط انجام شود تا از عملکرد صحیح و ایمنی سیستم اطمینان حاصل شود. نادیده گرفتن این نکات می‌تواند منجر به خطرات جانی، آسیب به تجهیزات و حتی آتش‌سوزی شود.
